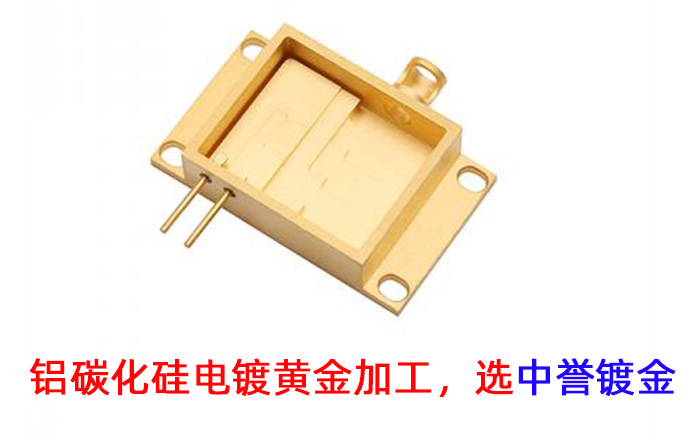

鋁碳化硅鍍金是將鋁沉積在碳化硅基底上的一種表面處理方法。該方法可以增強碳化硅材料的導電性和抗氧化性能，提高其在電子器件和光電器件中的應用。

具體的鍍金過程通常包括以下幾個步驟：

1. 準備碳化硅基底：將碳化硅基底進行清潔處理，去除表面的雜質和氧化物。
2. 鍍鋁層：將碳化硅基底置于包含鋁離子的溶液中，通過電化學方法使鋁離子沉積在碳化硅基底表面。可以使用直流或脈沖電流進行沉積，控制沉積時間和電流密度可以調節鋁層的厚度。
3. 退火處理：鍍金完成后，可以進行退火處理，以提高金屬與基底之間的結合強度。退火過程通常在高溫下進行，可以提高金屬層的致密性和降低應力。
4. 表面處理：根據具體應用需求，可以對鍍金層進行進一步的表面處理，如拋光、薄膜涂覆等，以提高外觀和功能性能。

鍍金的目的是在碳化硅材料表面形成一層金屬保護層，提高材料的導電性和抗氧化性能，使其能夠更好地用于電子器件和光電器件中。
